本項目位于上海閔行區東川路3879號23幢  ，粘合膠產生的揮發氣體進行收集，主要是通過活性炭吸附法，達到國家排放標準。

一、廢氣處理方式的選擇

1.1熔鹽爐工位

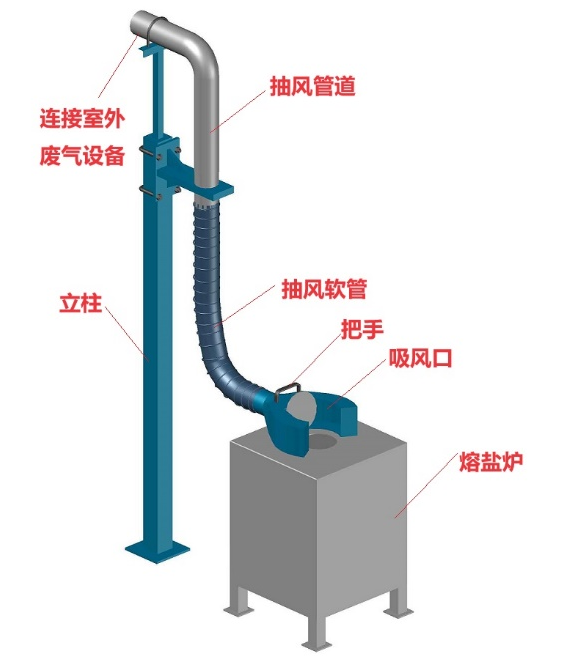

由于貴公司熔鹽爐工位，工件一端要人工進出熔鹽爐上部的口子。且熔鹽爐口子上部的蓋子能自動開啟和關閉，為了不影響其操作工藝，我公司根據多年的廢氣治理經驗以及結合貴公司實際的現場特點，設計在熔鹽爐口子上部制作一個半圓且較遍的吸風罩，可以把該吸風罩放在熔鹽爐上部即可。其廢氣收集結構示意圖如下。

熔鹽爐工位由于其工件進出口直徑在200mm左右，為了便于抽風設計異形吸風口大小直經在400mm左右，高度為200mm.所以設計該工位需要的風量為2000m3/h。

1.2 熱成型機工位

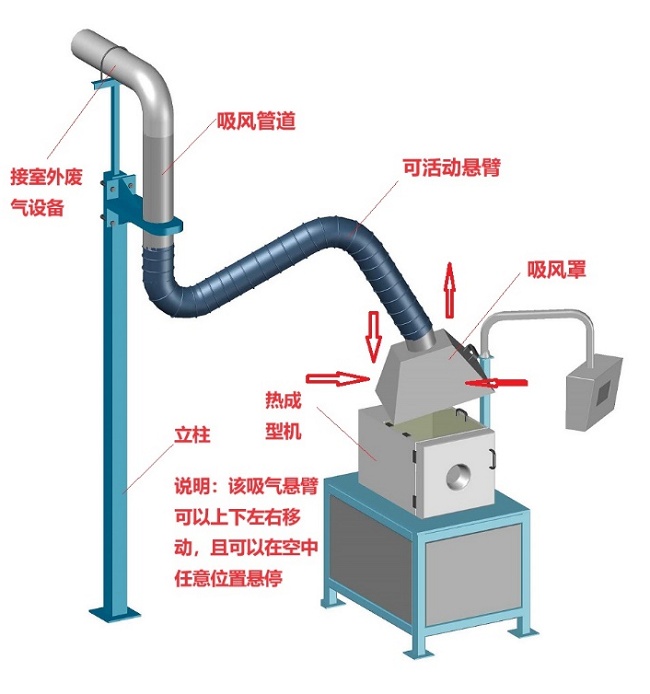

 由于熱成型機上部有一個蓋子需要打開，前部有一個工件進出小口。所以在工作時產生的廢氣一般會從上部蓋板四周縫隙及前部工件進出口位置散發出來。根據該工位實際特點，以及在不影響其操作工藝的前提下。我公司設計采用一個可活動懸臂的廢氣收集方式。及在該懸臂前端安裝一個吸風罩，該類型的可活動懸臂最大的優點是不但能前后左右移動，且可以在空中任意位置停留，方便吸風罩拉到任意位置停留。其結構示意圖如下。

熱成型機工位根據實際特點設計吸風罩大小為400X500mm高度300mm，設計風量為2000m3/h。

1.3 粘膠廢氣

粘膠由于是在工件上把粘膠涂抹在工件上，在工作時會產生一定的廢氣，根據

實際情況在該工位制作一個吸氣罩，設計風量為1000m3/h.

二、廢氣處理設備的選擇

2.1 廢氣處理設備需要的風量

由于以上三個工位都是產生的有機廢氣，根據氣特點我公司設計以上三個工位采用一套廢氣處理設備，其需要的總風量為5000m3/h。

2.2 廢氣處理設備的選擇

以上廢氣其主要成分為有機廢氣，根據其實際特點我公司設計采用目前效果比較理想且最經濟的活性炭吸附處理方式。由于以上廢氣中含有一定量的酸性氣體，為了不影響活性炭的吸附效果，我公司在廢氣處理前端使用SDG酸性廢氣吸附劑先把廢氣中含有少量的酸性氣體吸附掉，后續的廢氣最近入活性炭進一步吸附。

目前根據上海環保部門最新的要求，針對廢氣處理裝置不易采用蜂窩炭進行吸附，所以根據以上要求我公司設計采用顆?；钚蕴康奶幚矸绞?。根據以上需要的總風量，該廢氣處理設備外觀尺寸結構如下。

處理風量：5000m3/h

長寬高:3000X1550X2100mm

活性炭性質：顆?；钚蕴?碘值800

活性炭填充量：500Kg

SDG性質：顆粒狀酸性氣體吸附劑

SDG填充量：170Kg

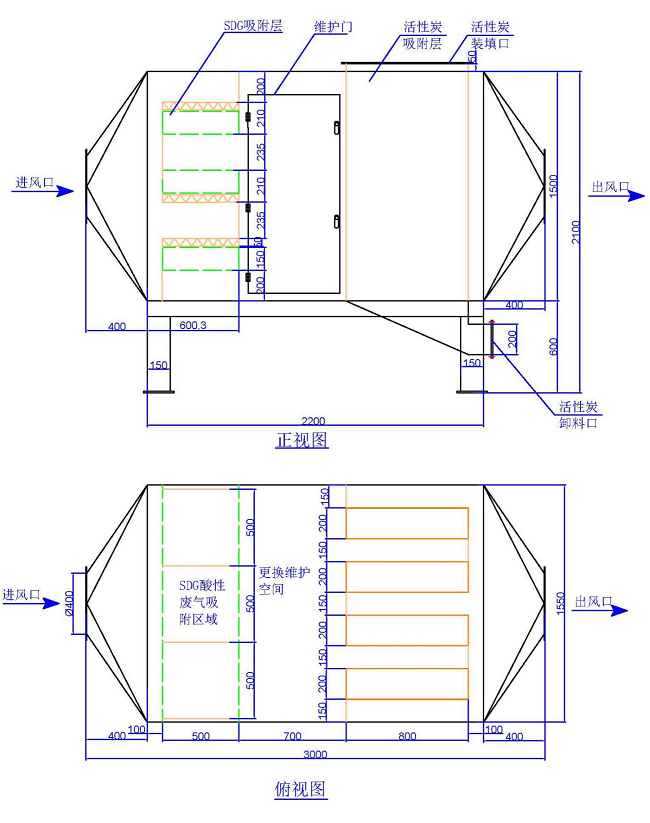

該設備外觀結構圖如下：

三、廢氣處理系統室外布局圖

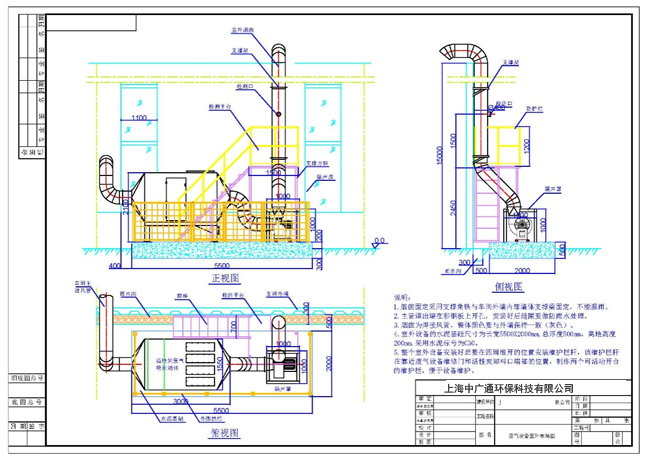

廢氣系統詳細的車間位置布局需要根據客戶使用方最后確認，我方按照現場實際測量及結合客戶要求設計如下室外設備布局施工圖。

四、室外廢氣設備水泥基礎的確認

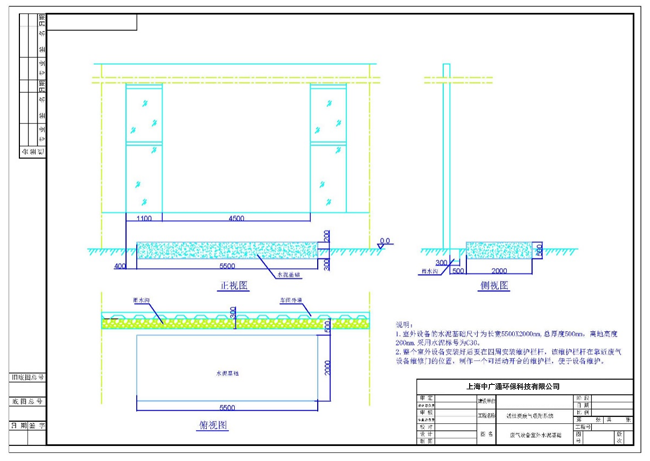

最終的施工圖經雙方確認后，使用客戶方按照施工方提供的室外設備總體尺寸，需要制作一個比該設備總體稍微大一些的水泥基礎，便于設備的擺放。該水泥基礎由使用方負責。該室外水泥基礎尺寸大小及要求如下圖。

五、激光打標工位

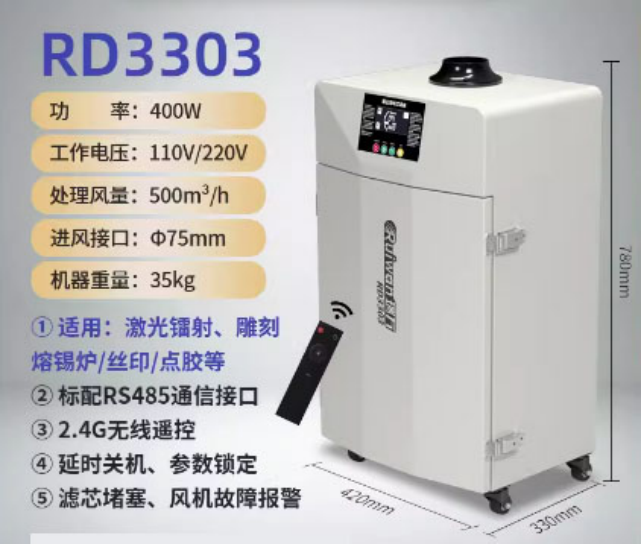

由于激光打標時產生的是粉塵顆粒物，且該類新的粉塵非常細小，與有機廢氣不是一個類型的廢氣。所以該種粉塵廢氣需要采用以除塵為主的粉塵過濾器，但是激光打標產生的廢氣顆粒度非常細小，需要過濾精度較高的專門除塵器。按以上特點我公司推薦選擇如下除塵器。

六、粉塵廢氣管道的施工方式

由于貴公司帶有粉塵的廢氣除了一個激光打標工位，還有一個管子切割工位，該工位產生的主要是也是粉塵，目前該工位已經帶有一臺移動式粉塵凈化器。根據環保要求該類型的廢氣經過處理后不能直接在車間排放。

根據以上特點，我公司在激光打標除塵器出風口位置以及管子切割除塵器的排風口位置各安裝一個吸風罩，把其經過除塵器過濾后排放的廢氣收集到一個管道中，該管道直接與有機廢氣的煙囪連接。

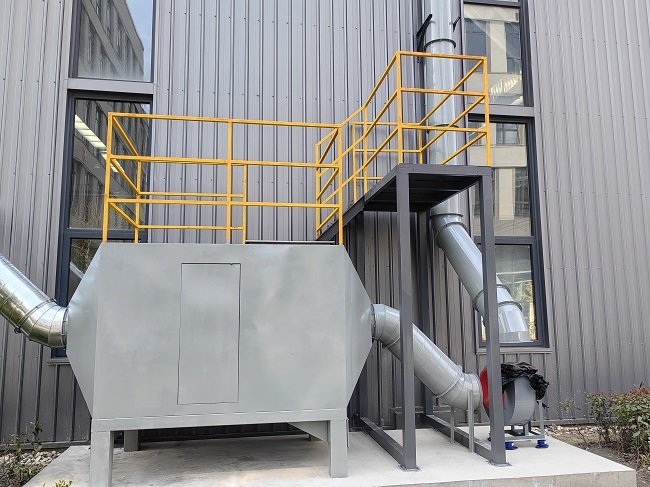

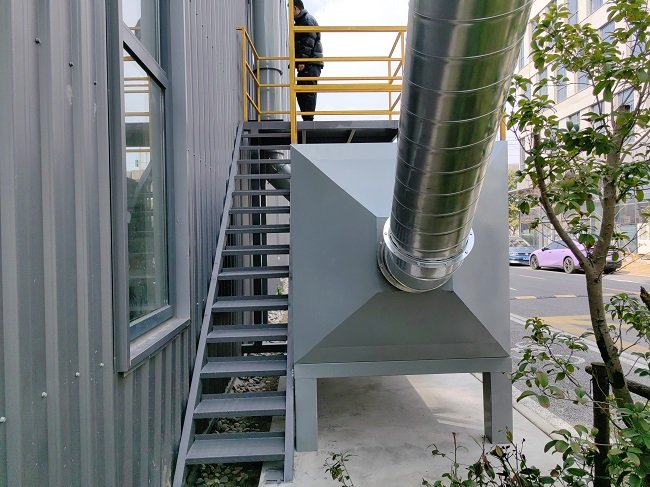

七、室外設備的安裝及固定

廢氣設備直接擺放在室外已經制作好的水泥基礎上即可，進出風口及風機采用風管連接固定。風機的電控箱按照在室內離廢氣設備較近的位置。室外風機加裝歌聲罩，以降低其噪聲對周圍環境的影響。

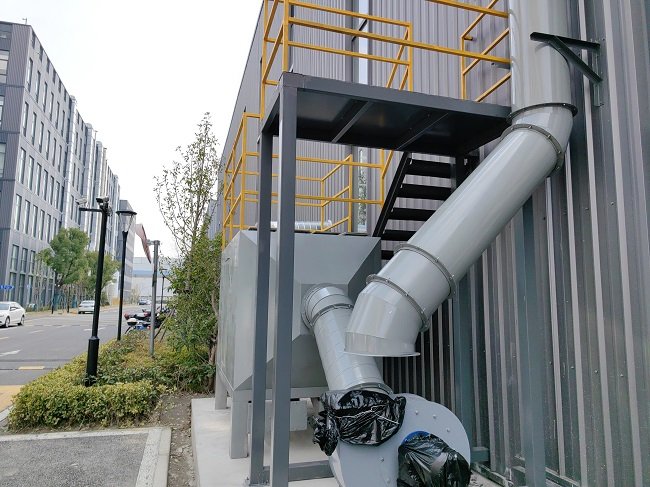

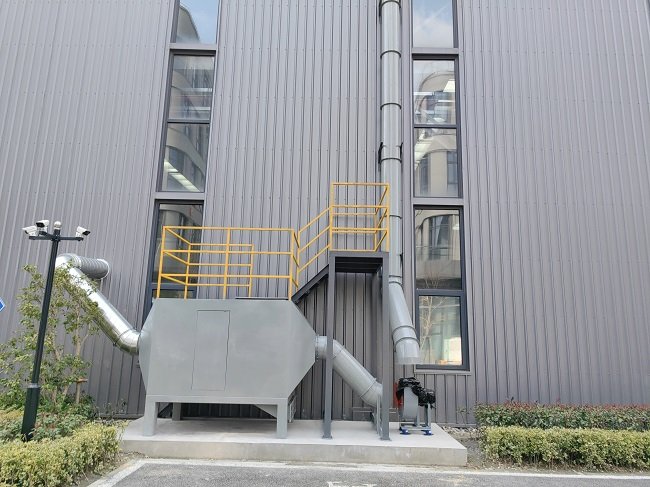

八、室外煙囪的固定

由于廢氣系統的出風口根據國家環保規定需要高空排放，我公司設計采用鍍鋅焊接風管為煙囪，直接400mm的管道，總高度在16米（高于屋檐一米）。該煙囪需要在車間外墻上采用角鐵與外墻室內支撐方鋼固定，再與風管固定的方式。根據貴公司的要求風管在制作好后噴油漆與外墻顏色盡量一致的灰色油漆。

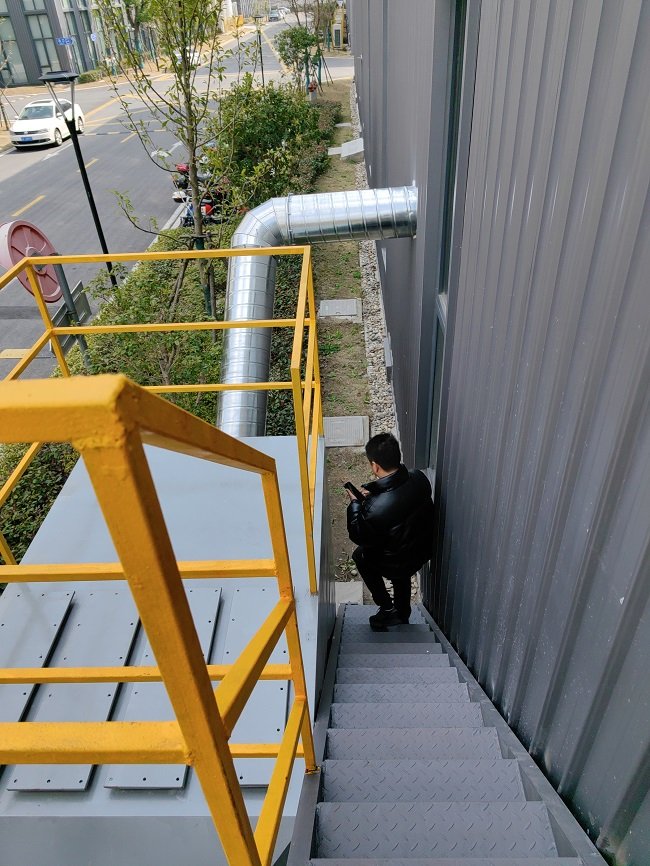

九、室外檢測平臺的制作

廢氣處理系統根據環保部門的要求都需要有一個檢測口，該檢測口一般開設在煙囪的一定高度。為了檢測人員便于檢測需要有一個檢測平臺，該檢測平臺直接固定在室外的水泥基礎上即可，其高度按照最后開設檢測口的高度定。其檢測平臺大小按照環保規定要求制作。

十、設備外側防護欄的安裝

當室外設備都安裝完成后，按照客戶的要求在其外側敞開部位安裝一個高度為1.2米的防護欄，在靠近設備維修門位置，該維護欄要能開合，便于設備的維護。

十一、廢氣治理工程用料表

十二、完成時間

    合同生效后后，工廠內制作15天。貨物到客戶方在達到安裝條件后安裝時間5天左右，整個工程20天完成上述內容（不含節假日）。

十三、售后服務

1. 安裝完成設備交接時，提交全套技術資料，使用說明書、產品質量保證書及相關部件合格證和質保書；

2. 免費提供現場培訓服務，指導工人正確操作設備。

3. 設備安裝后保修期1年，正常使用過程中出現任何問題，保證接到用戶反饋的質量問題信息后，在8小時內作出響應性答復，48小時內服務維修人員至貴公司現場，以最快速度服務維修至設備正常運行。

4. 保修期滿后，如出現維修，僅收部件成本和人工費用;

5. 本公司可有償提供耗材更換服務；
